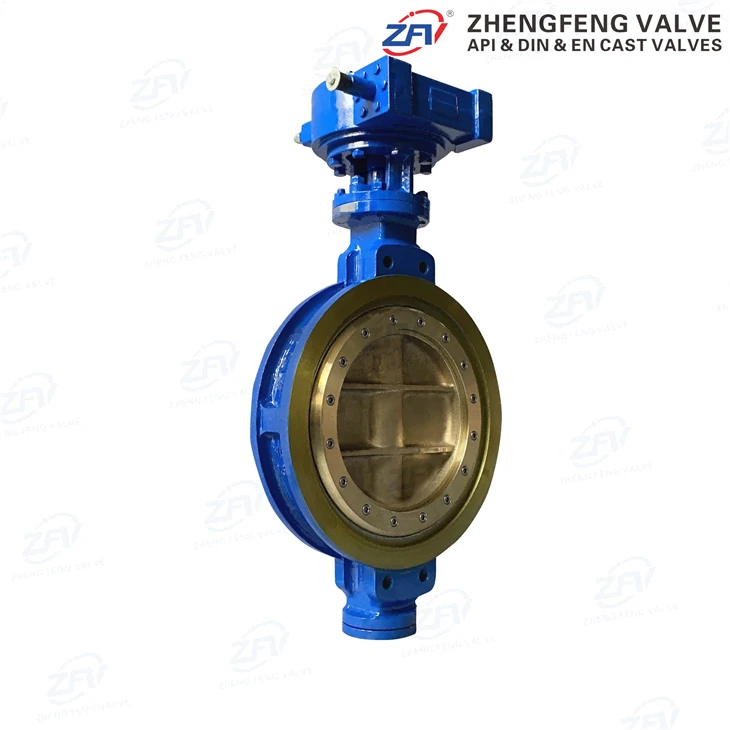

Trippel offset spjeldventil

Trippel offset spjeldventilprodusent

Disse ventilene er konstruert for toveis-boble-tett-avstengning, og eliminerer friksjonen mellom setet og tetningsringen gjennom hele slaget.

Tekniske spesifikasjoner

Parameter	Spesifikasjon / Samsvar
Designstandarder	API 609, ASME B16.34, ISO 5752
Størrelsesområde	3" – 120" (DN80 – DN3000)
Trykkvurderinger	ASME klasse 150, 300, 600, 900
Temperaturområde	-196 grader til +815 grader (kryogen til høy temperatur)
Ansikt-til-ansikt	API 609, ASME B16.10, EN 558
Teststandarder	API 598 (Zero Leakage), ISO 5208, Fire-Safe (API 607)

Trippel offset strukturdesign

1. offset

Akselen er plassert bak tetningsflatens plan, noe som gir en kontinuerlig 360 graders tetningsbane.

2. forskyvning

Akselen er forskjøvet fra senterlinjen til røret/ventilen, og skaper en kam-lignende handling under åpning og lukking.

3. forskyvning

Setekjeglens akse er skråstilt i forhold til rørets senterlinje, noe som eliminerer friksjon under hele slaget og muliggjør en dreiemoment-setter metall-til-metalltetning.

Testing og kvalitetskontroll

Hydrostatiske og pneumatiske tester

Utføres på hver ventil i henhold til API 598, og sikrer null synlig lekkasje.

Brann-Sikker testing

Sertifisert til API 607 / ISO 10497, som sikrer tetningsintegritet under og etter en brannhendelse.

Fugitive Emission Testing

Sertifisert til ISO 15848-1, oppfyller strenge miljøbestemmelser for stengelforsegling.

Positiv materialidentifikasjon (PMI)

Verifiserer alle høylegeringsstøpte-for å sikre 100 % materialoverholdelse.

Verifisering av lavt dreiemoment

Sikrer jevn drift for optimal aktuatordimensjonering.

Teknisk støtte

Aktiveringsintegrasjon

Spesialisert på montering og kalibrering av pneumatiske, elektriske og elektro-hydrauliske aktuatorer.

Rådgivning om materialvalg

Hjelper ingeniører å velge mellom Stellite-seter, Duplex SS eller Inconel for høy-syklus eller korrosive tjenester.

CAD- og BIM-dokumentasjon

Tilbyr 2D/3D-modeller og tekniske datablader for sømløs prosjektplanlegging.

Teknisk assistanse på-stedet

Global støtte for igangkjøring og vedlikeholdstrening.

Fabrikkkapasitet

01.

Presisjonsbearbeiding

Utstyrt med stor-CNC vertikale dreiebenker og flerakseboremaskiner for ultra-tette setetoleranser.

02.

Interne-støperier

Strategiske partnerskap med sertifiserte støperier som sikrer høy-kvalitet, defekte-frie støpegods (WCB, LCC, CF8M, etc.).

03.

Renromsmontering

Dedikerte fasiliteter for oksygen-service og kryogenisk ventilrengjøring og montering.

04.

Skalerbar produksjon

Kapasitet til å levere ventiler med stor-diameter (opptil 120") for store infrastrukturprosjekter med pålitelige ledetider.

FAQ

Spørsmål: Hvorfor velge Triple Offset fremfor High-Performance Double Offset?

A: Doble offsetventiler er fortsatt avhengige av interferens/friksjon for tetning, som kan slites ut. Trippelforskyvningsventiler er dreiemoment-sittende og friksjons-frie, noe som gjør dem overlegne for høyt-trykk, høy-temperatur og brannsikre-applikasjoner der nulllekkasje er kritisk.

Spørsmål: Er TOV-ene dine toveis-?

A: Ja, designen vår sikrer toveis-boble-tett avstengning-. Vi anbefaler imidlertid alltid å identifisere "Foretrukket strømningsretning" for å maksimere levetiden til mekanismen med dreiemoment-.

Spørsmål: Kan du håndtere kryogene temperaturer?

A: Absolutt. Vi tilbyr utvidede-panserdesign for kryogen service (ned til -196 grader), og holder stammepakningen borte fra frysevæskene for å sikre jevn aktivering.

Spørsmål: Hvilke sertifiseringer følger med forsendelsen?

A: Hver forsendelse inkluderer MTC 3.1, trykktestrapporter, samsvarssertifikat og brann-sertifiseringer for sikker/flyktig utslipp som kreves i kontrakten.

Vi er godt-kjent som en av de ledende produsentene og leverandørene av trippel-offset-spjeldventiler i Kina. Med rikelig erfaring ønsker vi deg hjertelig velkommen til å kjøpe bulk avansert trippel offset sommerfuglventil fra fabrikken vår. Hvis du har spørsmål om samarbeid, vennligst send oss en e-post.
